میکسر بتن یا مخلوط کن بتن، دستگاهی است که اجزای بتن را تا رسیدن به مخلوطی همگن ترکیب می کند. نام های بتونیر، ملات ساز و خلاطه در بازار گاهی به جای میکسر بتن به کار می روند، اما در کاربرد فنی ممکن است به دستگاه هایی با ظرفیت، شکل پره یا نوع مخلوط متفاوت اشاره کنند. بنابراین هنگام انتخاب، مشخصات دستگاه مهم تر از نام تجاری یا اصطلاح محلی آن است.

بتونیر کارگاهی معمولاً یک دیگ گردان، موتور، سامانه انتقال قدرت و شاسی دارد. مصالح به صورت دستی یا با باکت داخل دیگ ریخته می شوند و پس از اختلاط، با تغییر زاویه دیگ تخلیه می شوند. این دستگاه برای بچ های محدود، تعمیرات، محوطه سازی و پروژه هایی مناسب است که مصرف بتن در آنها پیوسته و حجیم نیست.

میکسر بتن چه کاری در فرایند بتن ریزی انجام می دهد؟

بتن ریزی فقط ساخت مخلوط نیست؛ زنجیره کار از پیمانه کردن مصالح شروع می شود و با اختلاط، حمل، تخلیه، جای دهی، تراکم، پرداخت و عمل آوری ادامه پیدا می کند. میکسر وظیفه مرحله اختلاط را بر عهده دارد. یکنواختی بتن به دقت پیمانه کردن، ترتیب ورود مصالح، زمان و سرعت اختلاط، وضعیت پره ها و مقدار واقعی بار داخل دیگ وابسته است.

مزایای استفاده از بتونیر در مقایسه با اختلاط دستی

• توزیع یکنواخت تر خمیر سیمان و سنگدانه در صورت بارگیری و اختلاط صحیح
• کاهش وابستگی کیفیت هر بچ به توان و روش کار نیروی انسانی
• افزایش سرعت تولید بتن در کارهای کم حجم و پراکنده
• امکان کنترل بهتر مقدار مصالح و تکرارپذیری بچ ها
• قابلیت جابه جایی مدل های چرخ دار میان نقاط مختلف کارگاه

تفاوت میکسر بتن، بتونیر، تراک میکسر و بچینگ پلانت

این چهار اصطلاح به یک وسیله واحد اشاره نمی کنند. میکسر بتن نام عمومی تجهیز اختلاط است؛ بتونیر معمولاً دستگاه کارگاهی کوچک یا متوسط است؛ تراک میکسر بتن تازه را حمل می کند و بسته به روش تولید می تواند بخشی از اختلاط را نیز انجام دهد؛ بچینگ پلانت مجموعه ای برای توزین و تولید کنترل شده بتن در مقیاس بالاتر است.

استاندارد ASTM C94/C94M برای بتن آماده میان میکسر ثابت، تراک میکسر و همزن حمل تفاوت می گذارد و تولید حجمی با اختلاط پیوسته را در دامنه ASTM C685/C685M قرار می دهد. این تفکیک نشان می دهد که انتخاب تجهیز باید بر اساس شیوه تولید و حمل انجام شود، نه صرفاً نام دستگاه.

انواع ماشین آلات بتن از تولید تا اجرا

عبارت ماشین آلات بتن دامنه ای فراتر از میکسر دارد. هر تجهیز یک مرحله مشخص از تولید یا اجرای بتن را پوشش می دهد و جایگزین تجهیزات مراحل دیگر نیست.

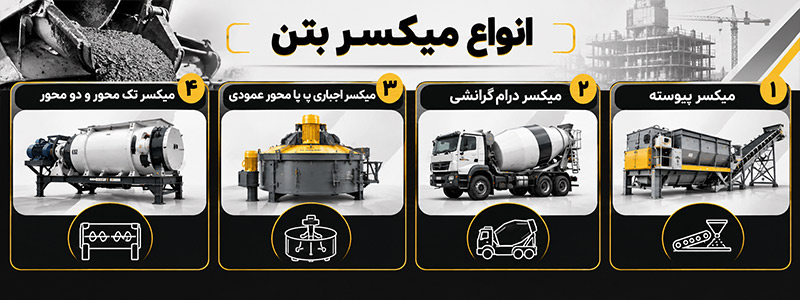

انواع میکسر بتن

میکسر درام گرانشی

در میکسر گرانشی، دیگ می چرخد و پره های داخل آن مصالح را بالا می برند تا بر اثر وزن خود فرو بریزند و مخلوط شوند. بسیاری از بتونیرهای پرتابل کارگاهی از این سازوکار استفاده می کنند. سادگی، جابه جایی و سرویس آسان از مزیت های آن است؛ با این حال، برای بتن های بسیار خشک یا تولید صنعتی سریع همیشه بهترین گزینه نیست.

میکسر اجباری پن یا محور عمودی

در میکسر اجباری، مخزن می تواند ثابت باشد و پره ها مصالح را با نیروی مکانیکی جابه جا کنند. این روش برای مخلوط هایی که به انرژی اختلاط بیشتر و توزیع یکنواخت تر نیاز دارند کاربرد دارد. ناری ساز و برخی پن میکسرها در این گروه قرار می گیرند.

میکسر تک محور و دو محور

میکسرهای افقی تک محور یا دو محور بیشتر در خطوط تولید و بچینگ پلانت دیده می شوند. مدل دو محور معمولاً چرخه اختلاط سریع و شدت اختلاط بالاتری دارد، اما ظرفیت، توان و کیفیت خروجی باید از برگه فنی همان دستگاه و آزمایش یکنواختی بتن بررسی شود.

میکسر پیوسته

در میکسر پیوسته، مصالح به طور مداوم وارد و مخلوط از سمت دیگر خارج می شود. این تجهیز وقتی مناسب است که نرخ خوراک دهی به دقت کنترل شود و تولید یکنواخت و بدون توقف لازم باشد. برای بچ های متغیر یا پروژه ای که طرح اختلاط مرتب عوض می شود، کنترل آن پیچیده تر است.

تقسیم بندی بتونیر بر اساس انتقال قدرت و تخلیه

• بتونیر دنده کمر یا دنده دور: چرخ دنده پیرامون دیگ، نیروی موتور و گیربکس را به دیگ منتقل می کند. بازرسی سایش، درگیری و روانکاری متناسب با دستور سازنده مهم است.
• بتونیر دنده زیر: انتقال حرکت در بخش زیرین دیگ انجام می شود. این آرایش در برخی ظرفیت های کوچک و متوسط رایج است و باید از ورود بتن و آلودگی به مجموعه انتقال جلوگیری شود.
• بتونیر رولیک لاستیکی: دیگ روی رولیک های اصطکاکی می چرخد. سلامت سطح تماس و جلوگیری از لغزش یا آلودگی روغنی اهمیت دارد.
• بتونیر گیربکسی: گیربکس دور موتور را کاهش و گشتاور را افزایش می دهد. در برخی مدل ها، فرمان گیربکسی تخلیه نیز چرخاندن دیگ را آسان تر می کند.
• بتونیر باکت دار یا هیدرولیکی: بارگیری با باکت انجام می شود و برای ظرفیت های بالاتر، کار دستی را کاهش می دهد؛ ایمنی محدوده حرکت باکت باید کنترل شود.

اجزای دستگاه میکسر بتن

راهنمای انتخاب میکسر بتن

بهترین میکسر بتن دستگاهی است که ظرفیت مفید و نرخ تولید آن با برنامه بتن ریزی هماهنگ باشد. خرید دیگ بزرگ تر بدون توجه به توان موتور، روش بارگیری، تعداد نیروی کار و زمان چرخه لزوماً تولید روزانه را افزایش نمی دهد.

ظرفیت اسمی با ظرفیت مفید یکسان نیست

اعدادی مانند ۱۲۰، ۲۵۰، ۳۰۰، ۳۵۰، ۴۰۰، ۴۵۰، ۵۰۰، ۷۵۰ و ۱۰۰۰ لیتر معمولاً برای معرفی رده دستگاه استفاده می شوند. این عدد همیشه حجم بتن قابل تولید در هر بچ نیست. ظرفیت مفید اختلاط را باید از پلاک یا دفترچه سازنده گرفت؛ پر کردن بیش از حد دیگ، حرکت مصالح را محدود و یکنواختی مخلوط را کم می کند.

توان تولید مورد نیاز را از برنامه بتن ریزی محاسبه کنید

برای برآورد اولیه، حجم مفید هر بچ را در تعداد چرخه قابل انجام در ساعت ضرب کنید و زمان بارگیری، اختلاط، تخلیه و شست وشو را نیز در چرخه لحاظ کنید. نرخ نظری دستگاه با تولید واقعی کارگاه فرق دارد؛ توقف برای توزین مصالح، جابه جایی و سرویس روزانه باید در برنامه دیده شود.

نوع موتور را با شرایط کارگاه تطبیق دهید

توان موتور و سرعت دیگ عدد ثابتی برای همه میکسرها نیست. برخی بتونیرهای درام با سرعت تقریبی ۱۳ تا ۱۷ دور در دقیقه کار می کنند، اما ملاک انتخاب باید مشخصات سازنده، قطر دیگ، ظرفیت مفید، طرح انتقال قدرت و نوع بتن باشد. استفاده از بازه های عمومی ۲ تا ۲۰ اسب بخار بدون تطبیق با مدل دستگاه می تواند گمراه کننده باشد.

چک لیست انتخاب بتونیر

• حجم بتن مورد نیاز در هر نوبت و نرخ مصرف در محل اجرا
• اسلامپ، حداکثر اندازه سنگدانه و حساسیت طرح اختلاط
• ظرفیت مفید، زمان چرخه و سرعت واقعی تخلیه
• برق تک فاز یا سه فاز، دسترسی به بنزین یا گازوئیل و محدودیت تهویه
• بارگیری دستی یا باکت دار و تعداد نیروی کار موجود
• عرض مسیر، شیب، زمین کارگاه و نیاز به دو یا چهار چرخ
• دسترسی به قطعات مصرفی، تعمیرکار و دستور سرویس سازنده
• حفاظ بخش های متحرک، کلید توقف اضطراری و امکان قفل کردن انرژی

مثال انتخاب برای دو سناریوی کارگاهی

روش صحیح ساخت بتن با میکسر

ترتیب بارگیری و زمان اختلاط باید با طرح اختلاط، نوع دستگاه و دستور سازنده تعیین شود. یک زمان ثابت برای همه میکسرها و همه بتن ها قابل تعمیم نیست. اندازه بچ، دانه بندی، حداکثر اندازه سنگدانه، رطوبت مصالح، نوع افزودنی و وضعیت پره ها بر نتیجه اثر می گذارند.

1. دستگاه را روی سطح پایدار قرار دهید و حفاظ ها، کابل یا موتور، گیربکس و قفل تخلیه را بررسی کنید.
2. مقدار مصالح هر بچ را طبق طرح اختلاط و با در نظر گرفتن رطوبت سنگدانه اندازه گیری کنید.
3. دیگ را بیش از ظرفیت مفید پر نکنید و ترتیب ورود آب، سنگدانه، سیمان و افزودنی را مطابق دستور کار مصوب تنظیم کنید.
4. اختلاط را تا رسیدن به ظاهر یکنواخت ادامه دهید؛ زمان چرخه را با آزمون و کنترل کیفیت تثبیت کنید.
5. بتن را نزدیک محل مصرف تخلیه کنید و از ماندن طولانی مخلوط در دیگ یا افزودن خودسرانه آب بپرهیزید.
6. پس از پایان کار، دستگاه را طبق دستور سازنده و پس از ایمن سازی انرژی تمیز کنید.

اختلاط کم و اختلاط بیش از حد چه اثری دارد

اختلاط ناکافی می تواند باعث توزیع نامناسب سیمان، آب و افزودنی و ایجاد تفاوت میان بخش های یک بچ شود. اختلاط طولانی نیز ممکن است دمای مخلوط را بالا ببرد، اسلامپ را کاهش دهد، بخشی از هوای کنترل شده را تغییر دهد و در بعضی مخلوط ها موجب سایش سنگدانه شود. آب انداختگی معمولاً به نسبت آب، دانه بندی، مقدار ریزدانه و پایداری مخلوط وابسته است و نباید صرفاً به اختلاط بیش از حد نسبت داده شود.

پس از افزودن مجاز آب یا افزودنی به بتن آماده، راهنمای پرسش های فنی NRMCA بر اختلاط کافی برای یکنواخت شدن تأکید می کند. هرگونه اصلاح اسلامپ باید با مشخصات پروژه، محدودیت نسبت آب به سیمان و مسئول کنترل کیفیت هماهنگ باشد.

کنترل کیفیت هر بچ

• ثبت مقدار واقعی مصالح، رطوبت سنگدانه، زمان اختلاط و هرگونه افزودن آب یا افزودنی
• بررسی چشمی یکنواختی، نبود کلوخه سیمان و جداشدگی
• کنترل اسلامپ، دما و سایر آزمون های بتن تازه طبق مشخصات پروژه
• نمونه گیری و ساخت آزمونه مقاومت در تناوب تعیین شده

نگهداری و نکات ایمنی میکسر بتن

بیشترین خطر هنگام نزدیک شدن دست یا بدن به بخش های متحرک، رفع گیر و تمیزکاری داخل دیگ ایجاد می شود. خاموش کردن معمولی دستگاه کافی نیست؛ منبع برق یا سوخت و هر انرژی ذخیره شده باید طبق روش قفل و برچسب گذاری ایمن شود و امکان راه اندازی ناخواسته از بین برود.

• حفاظ چرخ دنده، تسمه، کوپلینگ و محور را باز نکنید و دستگاه بدون حفاظ را راه اندازی نکنید.
• هنگام حرکت دیگ یا باکت، دست و ابزار را وارد دستگاه نکنید.
• قبل از تمیزکاری، رفع گیر یا تعمیر، همه منابع انرژی را قطع، قفل و آزمون کنید.
• برای ورود به دیگ بزرگ، ارزیابی فضای بسته، مجوز کار، پایش و طرح نجات لازم است.
• دستگاه را روی سطح پایدار مهار کنید و مسیر حرکت باکت یا تخلیه را خالی نگه دارید.
• هنگام کار با سیمان و بتن تازه از حفاظت چشم، پوست و تنفس متناسب با ارزیابی خطر استفاده کنید.
• موتور احتراقی را در فضای بسته یا کم تهویه روشن نکنید.

الزامات OSHA برای تجهیزات بتن بر حفاظ گذاری و کنترل انرژی هنگام تعمیر و نگهداری تأکید دارد. گزارش های حوادث OSHA نیز نشان می دهند که ورود به میکسر یا تمیزکاری بدون مهار راه اندازی ناخواسته می تواند به آسیب شدید یا مرگ منجر شود.

برنامه نگهداری پیشنهادی

اشتباهات رایج در کار با بتونیر

• انتخاب دستگاه فقط بر اساس حجم اسمی دیگ و نادیده گرفتن ظرفیت مفید
• پیمانه کردن چشمی مصالح و کنترل نکردن رطوبت ماسه
• پر کردن بیش از حد دیگ برای افزایش ظاهری تولید
• افزودن آب برای روان شدن بتن بدون کنترل نسبت آب به سیمان
• اعمال یک زمان اختلاط ثابت برای همه طرح ها و ظرفیت ها
• تمیزکاری در حال گردش یا اعتماد صرف به کلید توقف
• بی توجهی به سایش پره ها و اثر آن بر یکنواختی مخلوط

جمع بندی

انتخاب میکسر بتن از ظرفیت مفید و نرخ واقعی تولید شروع می شود. پس از آن باید نوع مخلوط، روش بارگیری، منبع انرژی، قابلیت جابه جایی، سرویس پذیری و تجهیزات ایمنی بررسی شود. برای کارهای محدود، بتونیر پرتابل می تواند پاسخ گو باشد؛ اما تولید پیوسته و حجم بالا معمولاً به بچینگ پلانت، میکسر ثابت یا تأمین بتن آماده نیاز دارد. کیفیت نهایی نیز فقط به دستگاه وابسته نیست و دقت پیمانه کردن، زمان اختلاط، حمل، تراکم و عمل آوری را باید هم زمان کنترل کرد.
